Descrição:

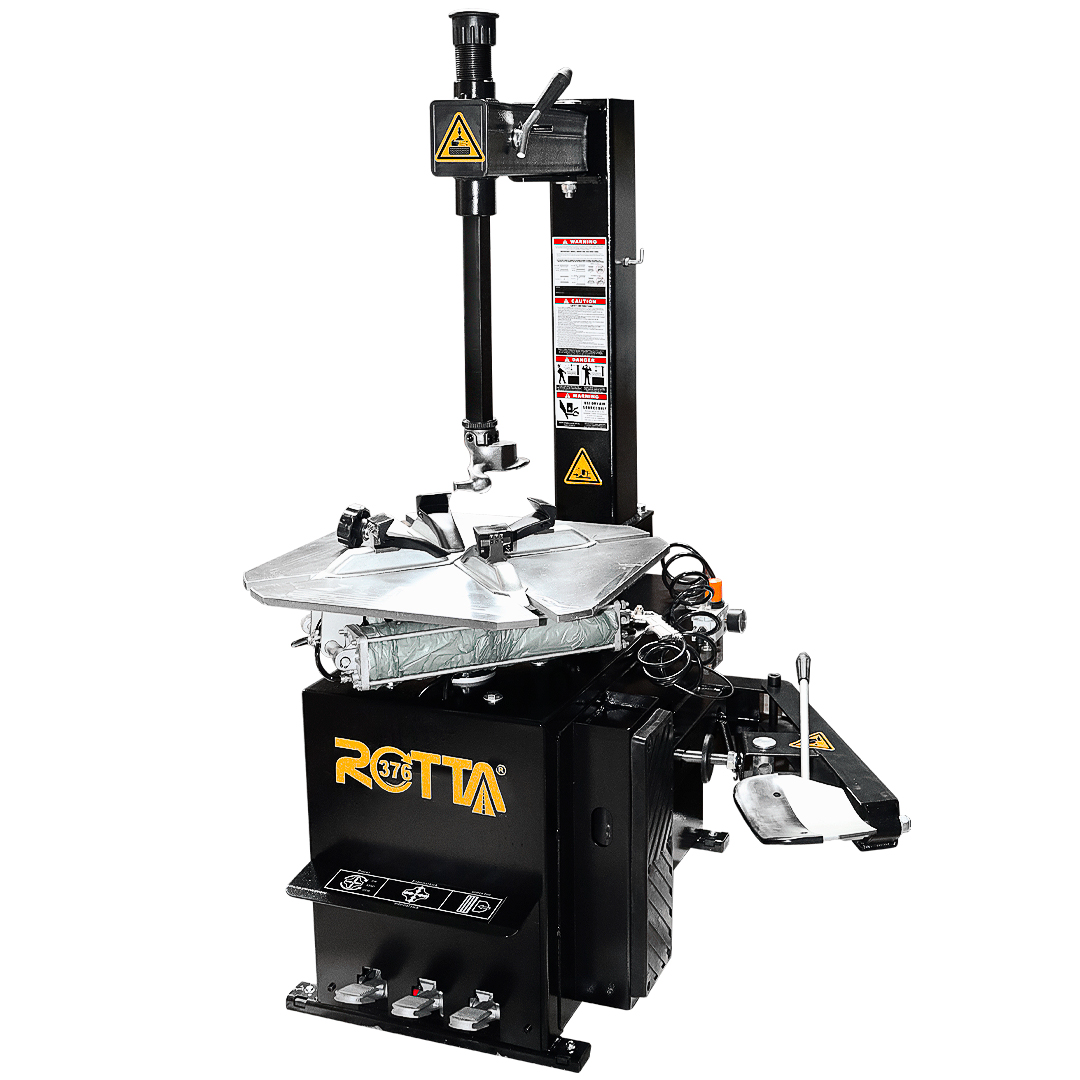

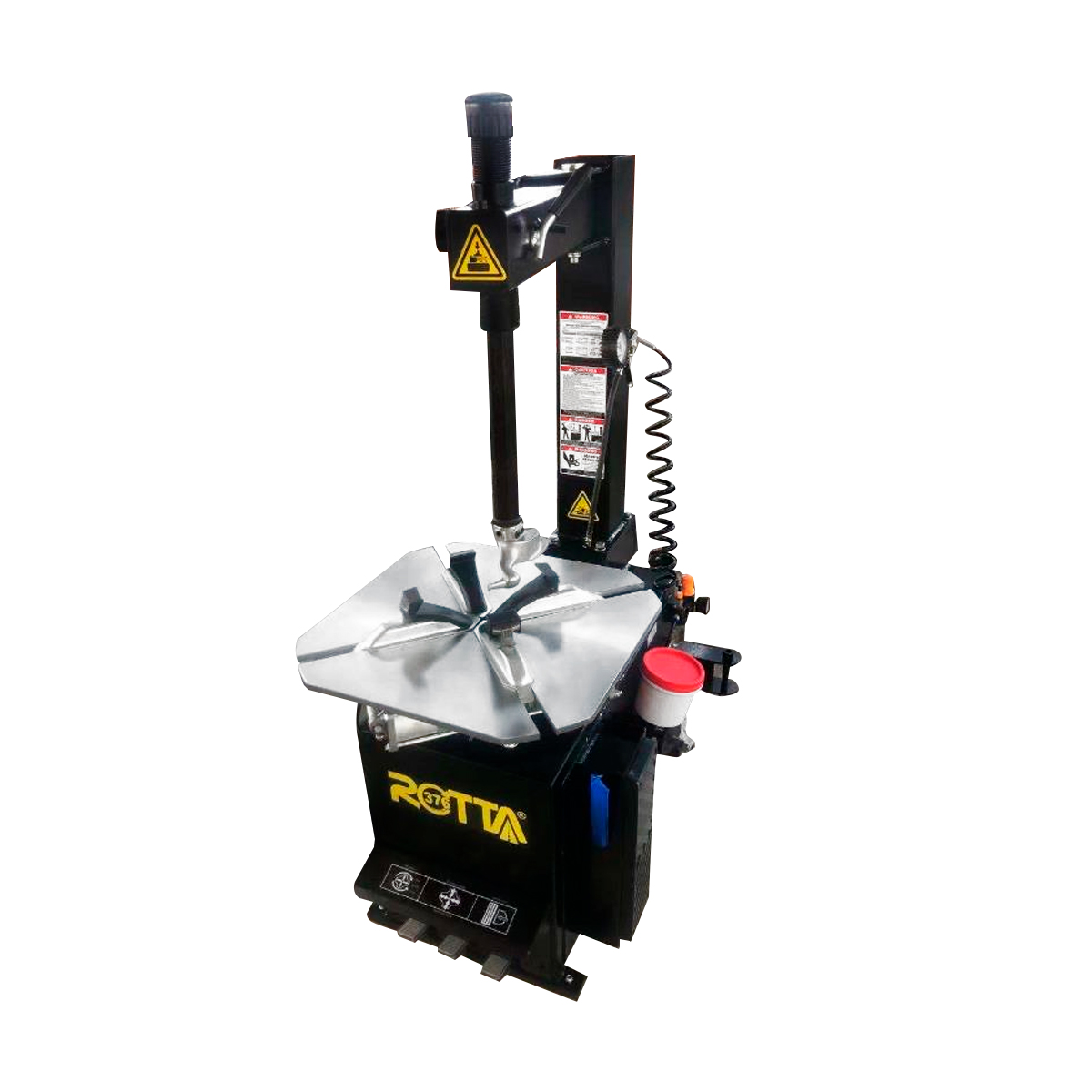

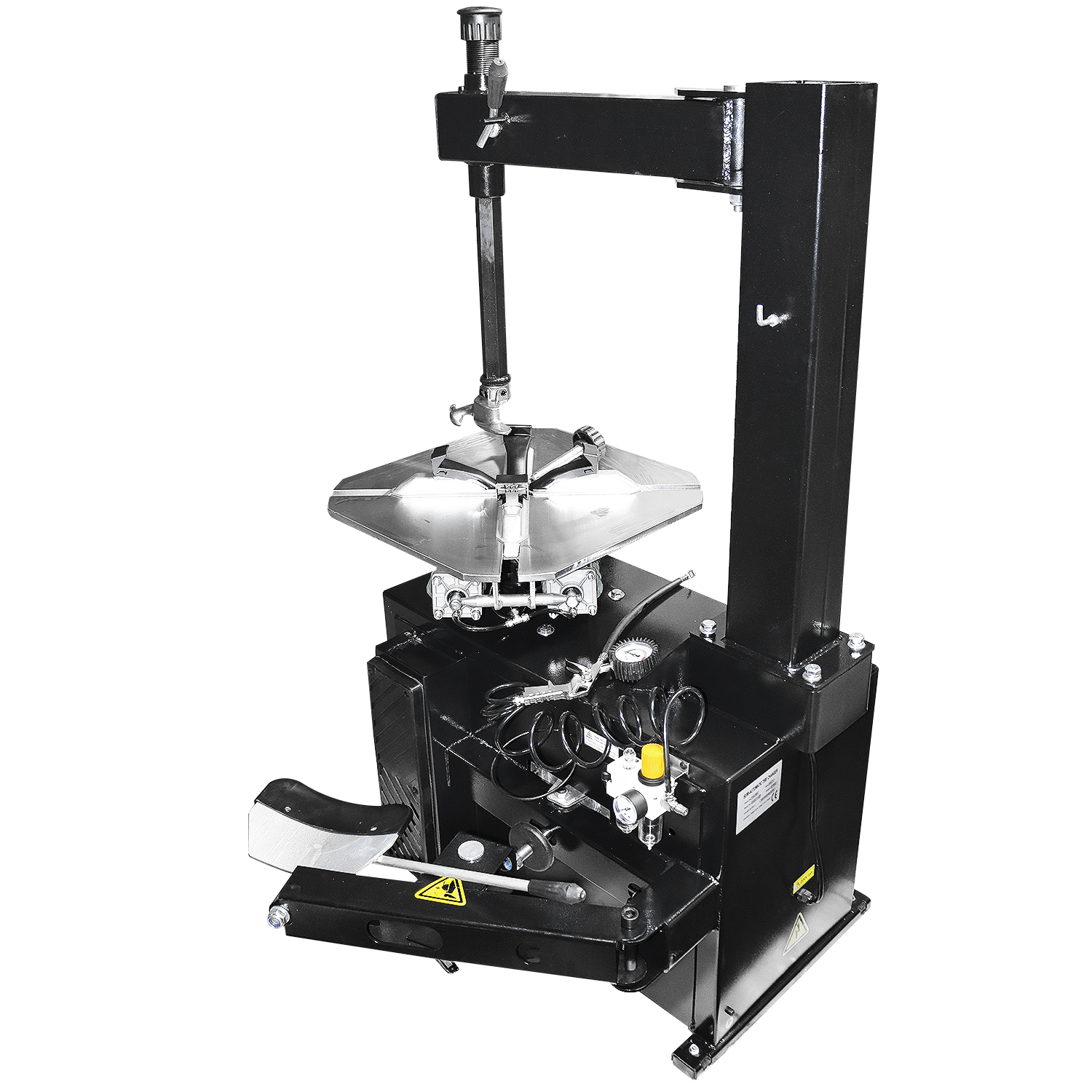

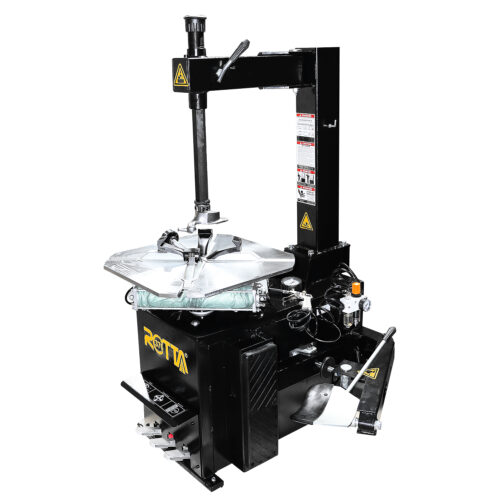

A Desmontadora de Pneus Lateral com Braço Fixo ROTTA376 foi desenvolvida para agilizar a desmontagem e a montagem de pneus automotivos com segurança, precisão e menor esforço físico. Sua estrutura robusta combina acionamento elétrico da mesa giratória com sistema pneumático para fixação da roda e destalonamento do pneu, sendo indicada para uso profissional em borracharias, oficinas mecânicas, centros automotivos e estabelecimentos especializados em serviços de pneus.

A mesa giratória possui quatro garras ajustáveis, permitindo prender o aro pela parte interna ou externa. O equipamento atende rodas com aros de 9″ a 25″, conforme a configuração das garras, suportando rodas com até 1.070 mm de diâmetro e pneus com largura máxima de 355 mm.

O destalonador lateral oferece força de até 2.700 kgf a 10 bar, facilitando a separação do talão do pneu em relação ao aro. A almofada lateral em borracha ajuda a apoiar a roda durante o procedimento e reduz o contato direto do aro com a estrutura metálica.

O braço fixo conta com cabeçote de trabalho para conduzir o talão durante a montagem e a desmontagem. A alavanca de travamento mantém o conjunto na posição ajustada, enquanto o cabeçote pode ser posicionado com afastamento adequado do aro para reduzir o risco de danos durante o serviço.

Os três pedais concentram os principais comandos do equipamento, permitindo controlar a mesa giratória, o destalonador e as garras de fixação sem retirar as mãos da área de trabalho. Essa disposição favorece uma operação mais prática e produtiva na rotina profissional.

Principais características

• Acionamento eletropneumático.

• Alimentação elétrica de 220 V monofásica.

• Braço fixo com cabeçote de montagem e desmontagem.

• Destalonador pneumático instalado na lateral.

• Mesa giratória com rotação nos dois sentidos.

• Quatro garras ajustáveis para fixação interna ou externa do aro.

• Três pedais independentes para controle das funções principais.

• Alavanca de travamento do braço de operação.

• Entrada e pistola para enchimento do pneu.

• Almofada lateral em borracha para apoio da roda.

• Separador de água e óleo no sistema pneumático.

• Estrutura robusta para utilização profissional.

• Nível de ruído inferior a 75 dB.

Benefícios

• Agiliza os serviços de montagem e desmontagem de pneus.

• Reduz o esforço físico exigido do operador.

• Permite controlar as principais funções por meio dos pedais.

• Possibilita a fixação do aro pela parte interna ou externa.

• Atende diferentes diâmetros de rodas por meio do reposicionamento das garras.

• Proporciona maior controle durante o destalonamento.

• Permite trabalhar com pneus de até 355 mm de largura.

• O cabeçote ajustável ajuda a reduzir o contato direto com o aro.

• A rotação bidirecional da mesa auxilia no posicionamento e na execução do serviço.

• Indicado para rotinas de trabalho frequentes em estabelecimentos especializados.

Aplicações

Indicada para:

• Montagem de pneus em rodas automotivas.

• Desmontagem de pneus para substituição ou reparo.

• Destalonamento de pneus.

• Troca de válvulas e câmaras de ar.

• Reparos e manutenção de pneus.

• Serviços realizados em borracharias.

• Oficinas mecânicas e centros automotivos.

• Estabelecimentos especializados em rodas e pneus.

A utilização em rodas de motocicletas ou em aros fabricados com materiais especiais, como alumínio, magnésio e fibra de carbono, pode exigir acessórios e proteções específicos.

Sistema de fixação das rodas

As quatro garras da mesa giratória podem prender o aro por dentro ou por fora. Na posição central ajustada de fábrica, as faixas são:

Mediante o reposicionamento uniforme das quatro garras, as faixas máximas são:

Todas as garras devem permanecer configuradas na mesma posição. Após o ajuste, os parafusos devem ser apertados com torque de 72 N·m.

Comandos por pedal

O equipamento possui três pedais para comandar suas principais funções:

1. Pedal do destalonador: aciona o braço lateral responsável por separar o talão do pneu do aro. Ao liberar o pedal, o destalonador retorna à posição inicial.

1. Pedal da mesa giratória: controla a rotação da mesa. O acionamento permite trabalhar no sentido horário e, conforme a posição do pedal, também no sentido anti-horário.

1. Pedal das garras: comanda a abertura e o fechamento das quatro garras responsáveis pela fixação do aro.

Componentes principais

• Mesa giratória.

• Quatro garras de fixação.

• Cabeçote de montagem e desmontagem.

• Braço de operação.

• Alavanca de travamento.

• Destalonador lateral.

• Almofada de apoio em borracha.

• Pedais de controle.

• Entrada de ar comprimido.

• Pistola infladora.

• Separador de água e óleo.

• Pé de cabra para auxiliar na desmontagem.

Especificações técnicas

Requisitos para instalação

• Instalação em piso plano, firme, nivelado e com espaço suficiente para movimentação.

• Disponibilidade de alimentação elétrica compatível com 220 V monofásica.

• Disponibilidade de sistema externo de ar comprimido entre 8 e 10 bar.

• Circuito elétrico com aterramento, fusível de proteção e dispositivo diferencial residual de 30 mA.

• Plugue de alimentação com corrente nominal mínima de 16 A.

• Instalação elétrica executada por profissional qualificado.

• Ambiente protegido de chuva, umidade excessiva e exposição direta às condições climáticas.

• Não instalar próximo a gases, vapores inflamáveis ou atmosferas potencialmente explosivas.

Recomendações de utilização

Antes de iniciar o serviço, esvazie completamente o pneu e retire os contrapesos da roda. Verifique se o pneu e o aro possuem medidas compatíveis e se não apresentam trincas, deformações ou danos que possam comprometer a segurança.

Utilize lubrificante apropriado para montagem de pneus no talão e na borda do aro. A ausência de lubrificação pode dificultar o procedimento e provocar danos ao pneu ou à roda.

Durante o destalonamento, posicione a ferramenta sobre o pneu, aproximadamente 1 cm distante da borda do aro. Nunca apoie o destalonador diretamente sobre o aro.

Mantenha as mãos e outras partes do corpo afastadas das garras, da mesa giratória, do braço de operação e do destalonador enquanto o equipamento estiver em funcionamento.

Enchimento do pneu

O enchimento deve ser realizado em pequenos intervalos, verificando frequentemente a pressão. A pressão máxima permitida durante o enchimento na desmontadora é de 3,5 bar, sem ultrapassar a pressão recomendada pelo fabricante do pneu.

Caso seja necessária uma pressão superior para assentamento ou enchimento, a roda deverá ser retirada da mesa e colocada em uma gaiola de proteção apropriada.

A explosão de um pneu pode provocar ferimentos graves ou fatais. O enchimento deve ser executado somente por profissionais treinados, mantendo outras pessoas afastadas da área de trabalho.

Manutenção recomendada

• Limpar regularmente a mesa giratória e retirar resíduos acumulados.

• Lubrificar semanalmente os cursos das garras de fixação.

• Verificar mensalmente o nível de óleo do conjunto pneumático.

• Utilizar óleo ISO VG 32 no lubrificador pneumático.

• Verificar o funcionamento do separador de água e óleo.

• Inspecionar mangueiras, conexões, válvulas e cilindros pneumáticos.

• Reapertar os parafusos das garras e dos cursores após os primeiros 20 dias de uso.

• Verificar periodicamente a tensão da correia de transmissão.

• Desconectar a alimentação elétrica e pneumática antes de qualquer manutenção.

• Reparos internos devem ser realizados somente por profissionais qualificados.

Observações importantes

• Equipamento destinado exclusivamente ao uso profissional.

• A operação deve ser realizada por pessoas treinadas.

• Não utilize o equipamento fora dos limites de diâmetro, largura e pressão especificados.

• A desmontadora deve ser movimentada com equipamento apropriado, como empilhadeira.

• Utilize sempre equipamentos de proteção individual adequados.

• Siga as recomendações do fabricante do pneu e da roda.

• Leia integralmente o manual antes da instalação e da primeira utilização.

Peso: 200,00000Kg
